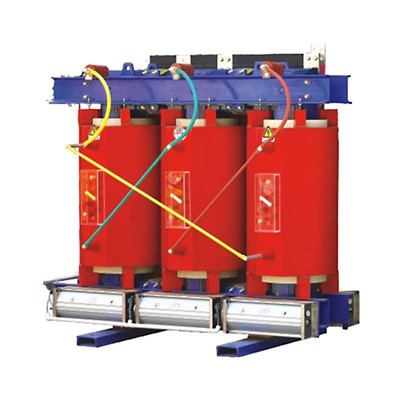

Máy biến áp nhựa Epoxy

Máy biến áp epoxy có nhiều cấu trúc khác nhau, bao gồm loại cuộn dây, loại đổ nhựa epoxy cộng với cát thạch anh, loại đổ nhựa epoxy gia cố bằng sợi thủy tinh (tức là cấu trúc cách điện mỏng) và loại cuộn dây nhựa epoxy tẩm sợi thủy tinh nhiều sợi. Các loại sản phẩm có kết cấu khác nhau này tuy đáp ứng nhu cầu an toàn và tiết kiệm năng lượng nhưng lại có những đặc điểm và ưu điểm riêng

Đặc tính tiết kiệm tiếng ồn và{0}}năng lượng thấp của máy biến áp nhựa epoxy trong phạm vi 52dB (không-tổn thất tải giảm tới 25%), việc quảng bá và ứng dụng nó đã đưa các chỉ số hiệu suất và công nghệ sản xuất trong lĩnh vực này của nước tôi đạt đẳng cấp hàng đầu thế giới. Máy biến áp khô đúc Epoxy đã trở thành sản phẩm được ưa chuộng trên thị trường. Tiếp theo, chúng ta sẽ đi sâu vào các đặc điểm và ưu điểm của máy biến áp khô đúc epoxy{6}}.

Nhựa epoxy được biết đến với đặc tính an toàn và sạch sẽ như một vật liệu cách điện rắn, có khả năng-chậm cháy, chống cháy-và tự-tự dập tắt. Sau hơn bốn thập kỷ thực hành đã được chứng minh, nó đã trở thành vật liệu chất lượng được công nhận trong ngành nhờ công nghệ cách nhiệt và tản nhiệt đáng tin cậy.

Đặc tính cách nhiệt và tản nhiệt

Các cuộn dây áp suất cao và áp suất thấp của máy biến áp loại khô bằng nhựa epoxy{0}}được quấn cẩn thận bằng dải đồng (lá nhôm), đảm bảo đặc tính dẫn điện và độ bền cơ học của máy biến áp. Trong chân không, các cuộn dây này được đúc hoàn toàn và xử lý bằng nhựa epoxy, tạo nên cấu trúc thân bằng sợi thủy tinh-có độ bền cao, chắc chắn giúp tăng cường đáng kể độ bền của máy biến áp. Để đáp ứng các yêu cầu tản nhiệt, các ống thông gió dọc đặc biệt được cung cấp trong cuộn dây điện áp cao và thấp, đảm bảo hiệu quả tản nhiệt của máy biến áp trong quá trình vận hành.

Chống va đập và chống ẩm

Máy biến áp có khả năng chống va đập và độ bền cơ học tuyệt vời, có thể chống sốc ngắn mạch một cách hiệu quả. Thiết kế chống ẩm-giúp nó thích ứng với nhiều môi trường khác nhau và có đặc tính chống ẩm-tuyệt vời.

Lựa chọn lớp{0}}bảo vệ

Tùy thuộc vào môi trường sử dụng và nhu cầu bảo vệ khác nhau, bạn có thể chọn máy biến áp loại khô{0}}với các loại vỏ khác nhau. Thông thường, vỏ bảo vệ IP20 có thể ngăn chặn hiệu quả các vật rắn bên ngoài và động vật nhỏ có đường kính lớn hơn 12 mm xâm nhập, mang lại sự an toàn cho bộ phận được tích điện. Nếu máy biến áp cần lắp đặt ngoài trời, có thể chọn vỏ bảo vệ IP23, ngoài chức năng bảo vệ IP20, còn có thể ngăn nước nhỏ giọt theo góc 60 độ so với đường thẳng đứng.

Phương pháp và tác dụng làm mát

Các phương pháp làm mát máy biến áp khô có thể được chia thành làm mát bằng không khí tự nhiên (AN) và làm mát bằng không khí cưỡng bức (AF). Ở trạng thái làm mát-bằng không khí tự nhiên, máy biến áp có thể hoạt động liên tục trong thời gian dài ở công suất định mức. Trong khi đó, với việc làm mát bằng không khí cưỡng bức, công suất đầu ra của máy biến áp có thể tăng thêm 50%, phù hợp cho hoạt động quá tải gián đoạn hoặc vận hành quá tải khẩn cấp. Tuy nhiên, tổn thất tải và tăng điện áp trở kháng là lớn trong quá trình vận hành quá tải và đang ở trạng thái vận hành không-kinh tế, do đó, không nên vận hành quá tải liên tục trong thời gian dài.

Cốt lõi của máy biến áp epoxy là hệ thống lõi, cuộn dây và cách điện. Lõi sắt được làm bằng các tấm thép silicon có từ tính cao- xếp chồng lên nhau tạo thành kênh mạch từ. Cuộn dây được chia thành hai phần, áp suất cao và áp suất thấp, được đúc bằng nhựa epoxy để tạo thành lớp cách điện tích hợp. Hệ thống cách nhiệt được làm bằng vật liệu loại F hoặc H để đảm bảo khả năng chịu nhiệt độ.

Hệ thống làm mát được thiết kế theo yêu cầu công suất và bao gồm cả đối lưu tự nhiên và làm mát không khí cưỡng bức. Vỏ cung cấp khả năng bảo vệ cơ bản, với các mức độ bảo vệ khác nhau được lựa chọn tùy theo môi trường lắp đặt. Các sản phẩm thông minh cũng được trang bị các thiết bị bảo vệ và giám sát nhiệt độ để theo dõi trạng thái-theo thời gian thực.

Mỗi thành phần được thiết kế cẩn thận và sản xuất nghiêm ngặt để đảm bảo hiệu suất tổng thể của máy biến áp đáng tin cậy. Ví dụ: "cuộn dây được quấn bằng lá đồng để tối ưu hóa khả năng tản nhiệt, lõi sắt được tinh giảm bằng quy trình khâu từng bước và vỏ được làm bằng thép không gỉ hoặc hợp kim nhôm để đảm bảo độ bền".

Khi chọn máy biến áp epoxy, trước tiên bạn phải tính toán chính xác yêu cầu công suất và nên dự trữ biên độ 15%-25%. Cần ưu tiên cấp hiệu suất năng lượng, loại SCB18 có hiệu suất năng lượng cấp 1 tuy đầu tư ban đầu cao nhưng lại tiết kiệm đáng kể tiền điện khi vận hành lâu dài.

Các thông số chính bao gồm tổ hợp điện áp (chẳng hạn như 10 kV/0,4 kV), nhóm ghép nối (Dyn11 có điện trở hài tốt hơn), trở kháng ngắn mạch- (thường là 4% - 6%) và lớp bảo vệ (IP23 trong nhà, IP67 ngoài trời). Các nhà cung cấp chọn chú ý đến sự sẵn có của dây chuyền rót chân không hoàn chỉnh và hệ thống chứng nhận chất lượng, yêu cầu báo cáo thử nghiệm phóng điện một phần (khối lượng lớn của văn phòng sản phẩm chất lượng cao ＜ 5pC)).

Việc tính toán chi phí toàn bộ{0}}vòng đời sẽ tính đến tổng khoản đầu tư ban đầu, chi phí điện vận hành và chi phí bảo trì. Mặc dù máy biến áp epoxy có giá ban đầu cao hơn nhưng đặc tính-tổn thất thấp, không cần bảo trì-có xu hướng mang lại lợi thế về chi phí-chu kỳ đầy đủ.
